医疗绝缘监测仪安装指南：保障医疗电气安全的关键步骤

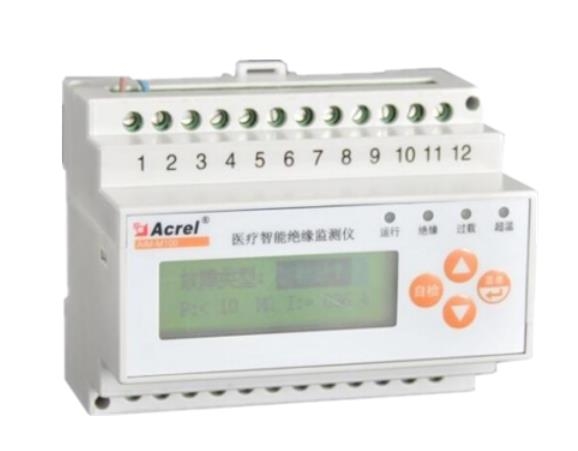

　　在现代医疗环境中，电气安全直接关系到患者和医护人员的生命安全。AIM-M100医疗绝缘监测仪作为医疗IT系统中绝缘监测的核心设备，其正确安装对保障系统可靠运行至关重要。本文将详细介绍AIM-M100的安装方法及注意事项。


　　一、医疗绝缘监测仪安装前准备工作

　　1.环境检查

　　安装位置应选择干燥、通风良好的区域，环境温度保持在-10℃~+55℃之间

　　确保安装面平整、稳固，远离强电磁干扰源

　　确认供电电压符合AC220V±10%的要求

　　2.工具准备

　　常用工具：螺丝刀、剥线钳、万用表

　　专用工具：绝缘电阻测试仪（用于安装后检测）

　　辅助材料：线缆、接线端子、固定支架

　　3.系统确认

　　核对医疗IT系统的配电方案

　　确认被监测系统的额定电压和绝缘要求

　　检查AIM-M100主机及配套组件的完整性

　　二、安装步骤详解

　　1.主机安装

　　使用膨胀螺栓将设备固定在配电柜或专用安装板上

　　安装高度建议距地面1.2-1.5米，便于操作和观察

　　确保主机通风口不被遮挡，预留至少10cm散热空间

　　2.接线连接

　　电源接线：连接AC220V电源线，注意区分L/N极，接地可靠

　　系统连接：

　　将电流互感器套在IT系统母排上，二次侧按标识接入对应端子

　　连接绝缘监测信号线至系统绝缘监测点

　　通讯接口：RS485通讯线采用双绞屏蔽线，屏蔽层单端接地

　　3.参数设置

　　通过前面板按键或上位机软件设置报警阈值（通常绝缘电阻≤50kΩ时报警）

　　设定系统电压等级（如220V/240V）

　　配置报警延迟时间（建议3-5秒）

　　三、安装后检测与调试

　　1.线路检查

　　使用万用表确认所有接线正确无误

　　检查各接线端子紧固程度，避免虚接

　　2.功能测试

　　通电后观察设备自检过程是否正常

　　模拟绝缘故障，验证报警功能是否可靠

　　测试通讯功能是否正常

　　3.注意事项

　　安装过程中必须保持IT系统不带负载

　　所有接线应在断电状态下进行

　　定期进行绝缘电阻测试（建议每月一次）

　　四、维护建议

　　1.每季度检查接线端子紧固情况；

　　2.每年进行一次全面功能检测；

　　3.保持设备表面清洁，避免灰尘积聚。

　　AIM-M100医疗绝缘监测仪的正确安装是医疗电气安全的重要保障。严格按照本指南操作，配合定期的维护检查，可有效预防电气事故，为医疗环境提供持续的安全保障。建议由专业电气工程师进行安装，并保留完整的安装记录和测试报告。
