剩余电流监测仪

　　1 概述

　　ASJ60-LD16A 剩余电流监测仪适用于交流额定电压为400V 及以下的配电线路中使用，用于监测线路中的剩余电流，作为剩余电流式火灾监控装置用。也可与低压断路器和低压交流接触器组成组合式剩余电流保护装置，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备损坏和电气火灾事故，或用来对人身触电危险提供间接接触保护。

　　该产品可应用于石油化工、工业厂房、大型公建、幼儿园、敬老院等场所的配电箱内，也可应用于路灯、庭院灯、景观灯的配电箱内，进行剩余电流或接地故障监测。

　　2 功能特点

　　 可实时监测和显示TN-S、TT 系统配电线路的剩余电流;

　　 每只剩余电流监测仪最多可监测16 个回路的剩余电流，剩余电流监测范围为1mA-30A;

　　 每路剩余电流监测均可设置报警值，报警值的设置范围为5mA-30A。每路剩余电流监测可设置报警、动作或关闭剩余电流监测;

　　 1 路水浸报警继电器，16 路剩余电流报警继电器，每路剩余电流报警继电器对应1 路剩余电流监测，当剩余电流超过设定值时，对应继电器动作，同时具有自动重合闸功能，重合闸的次数及间隔时间可设，重合闸功能可关闭(重合闸功能只有在回路剩余电流监测设置为既报警、又分闸时有效);

　　 2 路DI 输入功能，可以用于水浸和远程复位;

　　 具有RS485 通讯;

　　 30 条事件记录功能，能够记录报警发生的时间和故障类型;

　　 自检功能，按下自检按键可以启动检验仪表自身硬件是否工作正常;

　　 复位功能，仪表检测到发生故障，并在故障排除之后，可以按下复位按键或通过短接远程复位端子，复位仪表。

　　 消音功能，按下消音按键可以消除报警声。

　　3 参考标准

　　■ GB19214-2008/IEC62020：2003《电器附件家用和类似用途剩余电流监视器》

　　■ GB/T 13955-2017《剩余电流动作保护装置安装和运行》

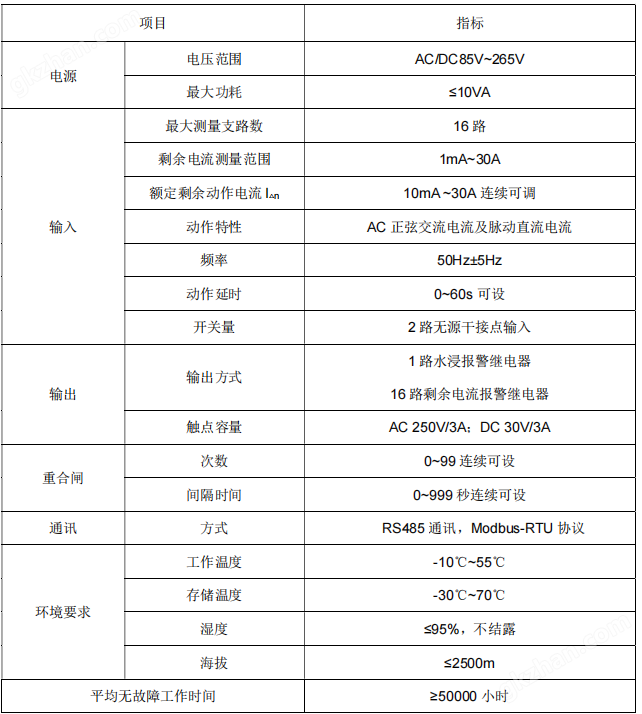

　　剩余电流监测仪基本参数

　　4.外形与安装开孔尺寸

　　剩余电流监测仪外形与安装尺寸如下图所示。(单位：mm)

　　5.接线说明：

　　1)每台剩余电流监测仪最多可配置16 只AKH-0 .66/L 系列剩余电流互感器，监测16 回路剩余电流。

　　2)剩余电流监测仪的L、N 端子为仪表的辅助电源，需接交流220V，L 端可串接6A 的熔断器作为保护。

　　3)监测单相回路时，AKH-0 .66/L 系列互感器须穿过回路的L、N 两根线，PE 线无需穿入;监测三相回路时，互感器须穿过A、B、C、N 四根线。剩余电流互感器输出线接至剩余电流监测仪的对应回路端子上。

　　4)剩余电流监测仪的A、B 端子为通讯端子，当需要多只剩余电流监测仪通过RS485 总线组网，并将监控数据发送至监测后台时，各剩余电流监测仪的通讯端子应采用通讯线进行手拉手连接(即上一只表的通讯线接至本表的通讯端子后，再从本表的端子上引出来，接至下表的通讯端子上)，通讯线可选用2×1 .5mm2 的屏蔽双绞线。为保障通讯正常，总线的首末端两只仪表的两通讯端子间应各并接1 只匹配电阻，推荐使用阻值为120Ω的电阻
